Mig−23NM 5方向画とゲポリ画

 厳密には3面図ではないのですが、基にした落書きに近い画を参考に残しておく目的で書いておきます。

 この画では形状ステルスしか解らないけど、コクピットの周辺の機首とエンジン部分の周辺の角度を揃えているとか、正面から見て垂直に近い箇所が主翼後縁の外側とインテイク外側の部分くらいしか無いとか、リフレクター形状になっているのが垂直尾翼と後部水平尾翼の所だけだとかが、それなりに解ると思う。

 機体の全長は、ノズルの先端で17.5m、高さは胴体下部から垂直尾翼の先までで3.2m。翼幅は解らないが大体14m程度になっている。

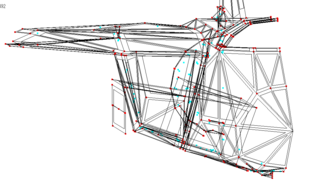

 ちなみに、AF−1Eの全長はノズル先端で17.66mで、機体規模のバランスを揃えて最初から作っている、本来のMig−23はこれより少し短いのだが、NMでは長くしていて理由はウェポンベイのスペースを取る為だったのだが、燃料スペースが足りなくなるので近AAMの部分しか設定していない、後で調べたのだが胴部中央付近で内装できるスペースは一応あった、ゲポリのワイヤーフレームの画の胴部中央の四角形が中AAM用のスペースで、その外側が近AAM、エンジン部に繋ぐダクトはそのスペースの上部を通るようになっている。

 ・・・内部燃料をどれだけ積めるのかが解ればいいのだが、さすがに調べられないのでdatではおおよそに設定している、空虚重量も同様で、これが素人の限界。
